Blender初心者の3DモデリングからアニメFBX書出しまでの方法まとめ

Blender
統合型3DCGソフトウェア「Blender」はオープンソースのフリーウェア

3Dモデラーとしてフリーウェアで定評のあるBlenderを選んだ。3DCGといえば、平成まではLigthWave3DShade3DSwivel3D、などが定番だったが、今ではすっかり影が薄くなり、MayaStudio MAX、はじめとした洗練したツールにしぼられてきた。その中でもBlenderフリーウェアでありながらUIや使い心地がLW3Dに似ていてシンプルでファンも多いのでこれを使うことにした。

blender LOGO

Blender制作の流れ

ここではARモデリングのみの用途としてまとめ

AR用の3Dオブジェクトを作るだけなので、レイアウトやアニメーションは使用せず、ここでは以下のモデリング作業だけを内容まとめています。アニメや静止画など、ARモデルと関係ない分野ついては、後で紹介する動画のチャンネルをご参考に。

  1. オブジェクトを作る
  2. マテリアルを定義する
  3. マッピング
  4. 書き出し(OBJ書き出しで、マテリアルが別書き出しされる)

お勧め動画解説

blenderを動画で習得するなら、「VARY GRAPHICS」チャンネルの再生リスト「ゼロから始めるBlender入門」が絶対お勧めだ。他にもいろんな動画解説チャンネルがあるが、このバリーさんの解説が一番テンポよくおちついた声で理解しやすい。

用語おさらい

まずは知っておいたほうがいい用語やルール

  • モディファイア
    Photoshopで言う「レイヤーエフェクト」のようなもの。元形状を維持したまま変形をかけられること。「適用」ボタンで変形後形状に不可逆に変形される。
  • スムージング

中心点の違い

  • 物体の原点:ここを中心に拡大縮小される(オレンジ色の点)
  • 3Dカーソル:原点とは別で、ここを中心に新規プリミティブが追加される(紅白の丸マーク)

基本編

LW3Dと同じようにBlenderの3Dモデリングではショートカットがとても重要になる。絶対覚えておいたほうがいい。特に…

やりたい動き(g,s,r)+ 方向、軸(x,y,z)+ 数値(0,90,180)】
の合わせ技ショートカットができるのが醍醐味

基本操作とショートカット

基本操作といってもたくさんあるので、いつか種類別に分けたいと思いますが、ひとまず初歩用としてざっと並べたもの。(⭐️マークは特におすすめ)

選択

コマンド、用語方法、ショートカット補足
モード切り替えtab編集モード、OBJモード
cont + tabポーズモード
原点変更画面右上>オプション>原点ON>g移動蜜柑色の点
編集軸を選ぶ画面上>トランスフォームピポットポイントiconから選択
選択クリックシーン一覧でもOK
複数選択shift + クリック
全選択a 連打で解除⭐️
囲み選択ドラッグ選択(b + 左ドラッグ)イラレ的
なげなわ選択⭐️ctrl + 左ドラッグフォトショ的
選択反転ctrl + i
選択を別レイヤーにp > 選択(Serectid)
ループ選択⭐️辺をalt選択
ループ範囲選択点をctrl選択
リンク選択⭐️l属す点対象
ループ範囲選択点をctrl選択
ペイント的選択c(ホイールで太さ変更)塗り感覚で選択
選択してない面を隠すshift + h

ツール

コマンド、用語方法、ショートカット補足
ループカット⭐️ctrl + r(ホイールで増減)LWスライス
ベベル⭐️ctrl + b角トリ
追加⭐️⭐️shift + a万能です
面上に面追加⭐️ieとコンビ
延長(extention)⭐️eベベル的
法線に延長⭐️⭐️alt+e
ナイフkスナップ可
削るBisect(ナイフツールの下)解説ブログ
辺に点追加辺の2点を選択 > 右クリック > 細分化
ループナイフctrl + r自由に緯度赤道分割
ポリゴン細分化ctrl + e > 細分化旗の作成時に
プロポーショナル編集o(ホイールで増減)画面上◎icon
削除x
移動⭐️g(連続gで辺上移動⭐️)
回転⭐️r ピポット点が軸
拡大縮小⭐️s
複製shift + d その場で
コピペctrl + c、ctrl + v⌘使わない
軸を固定ショートカット + x (x軸に固定)
軸を除外ショートカット + shift + z (z軸を除外)
編集モードの切り替えtab
3Dカーソルを中心にshift + c

マージ(制御点収束)alt + m

合体(joint)複数選択後 ctrl + j
特別メニューctrl + v(点)

ctrl + e(辺)

ctrl + f(面)
選んだ状態で
ツール開閉t画面左のツール類
 プロパティー開閉n 画面右のパレット群
 パイメニュー表示shift + s 長押しで別も
 ポリゴン増プロパティ > モディファイア > サブディビジョンサーフェイス
 ポリゴン減プロパティ >モディファイア > デジメート
回転体(スピン)編集モード>ツール>回転体
⚠️軸がセンターにならず要研究(画面上側トランスフォームポポットポイント選択が要か?)
編集モードで
3Dカーソルが軸
複製ONで回転複製⭐️
回転体(スクリュー)これも回転体だが、上記スピンと違い多層的でモディファイアであること
プロパティ > モディファイア > スクリュー
参考
キーフレーム追加iOBJ選択状態で
レンダリングF12
法線確認画面右上「ビューポートオーバーレイ」> ジオメトリ > 面の向き(で確認)青(外向き)
赤(内向き)
法線反転画面左上「メッシュ」 > ノーマル > 反転 わかりにくいが、編集モード時のハンバーガーメニュー
選択した面を隠すhVertex Groupとの併用が便利らしい
隠した面を再表示alt + h
グリッド非表示layoutモードにするとか
スムージング左上「オブジェクト」メニュー > シェードスムーズOBJモードで
部分スムージング左上「面」メニュー > シェードスムーズEDTモードで

ビューポート

画面の視点移動のショートカットキー一覧

コマンドショートカット説明
視点を前に1
視点を横に3
視点を上に7
視点を今の反対に9
視点を斜めに⭐️5(連続で投影モード切り替え)ポートビュー
視点をx軸回転8(下)、2(上)
視点をz軸回転4(左)、6(右)
視点をカメラに0
視点を選択物に⭐️.OBJモードのみ
視点を選択物にし拡大⭐️,OBJモードのみ?
ビュー近遠⌘ + スクロール
ビュー回転ドラッグ
ビュー回転(平行投影)alt + スクロールボタン押 + ドラッグ⚠️Mac不可
ビュー移動shift + スクロール
切り替え:シェーディング⭐️shift + z
切り替え:透過⭐️option + z
グリッドスナップshift + tab有効、無効を切替
コレクションの親子化shift + ドラドロ子を親メッシュに

モデリング

⚠️必ず「編集モード」で行うこと

コマンドショートカット説明
点選択モード⭐️1テンキー❌
辺選択⭐️2
面選択モード⭐️3
点を追加ctrl + 右クリック
辺を追加ctrl + 右クリック、ctrl + 右クリック…
点を辺に
辺を面に
f点選択後
面の三角化alt + f
面延長⭐️⭐️e
面延長を法線に⭐️alt+e
面をベベルctrl + b角トリに
面上に面追加⭐️i
面にナイフk点追加時に
面にループナイフ⭐️⭐️ctrl + r
 ctrl + b



パーティクルを使ったチョコチップ配置

ローポリゴンのケーキ
  1. 予めパーティクルオブジェクト(チョコチップ)を作っておく。
  2. パーティクルを配置したい面をオブジェクト選択
  3. 画面右下、プロパティパネル > パーティクル(青い三脚icon) > +マーク選択
  4. エミッターボタンをヘアに変更し詳細にチェック
  5. 同パネル内、レンダー欄 > レンダリング方法:オブジェクトに変更し、エミッター表示をON
  6. 同パネル内、オブジェクト欄 > インスタンスオブジェクト:パーティクルオブジェクト(チョコチップ)を選択
  7. 同パネル内、回転の欄(チェックボックスONに)> 回転する軸:ノーマル >
  8. ウェイトペイントモードに(画面左上の画面モード変更ボタンか、パイメニューで)し、チョコチップを集中したい箇所を赤く塗る。
  9. オブジェクトモードに戻り、パーティクルプロパティー頂点グループ欄(下から3番目くらい)で、「密度」セレクタを「group」に変更

LawPolyキャラクターモデリング

モデリング前設定

  • ビューを平行投影で進めること
  • マニュピレーター使用(任意):画面右上「ギズモ(ピザicon)」> 移動にチェック入れ
  • 透過表示ON(画面右上の透明icon)

モデリング手順

  1. 正方形サブディビジョンサーフェースモディファイア適用の頭部から開始
  2. 頭部の位置にz移動
  3. 左半分を削除しミラーモディファイア(適用はまだ)に、クリッピングON(これで擬似マージ状態に)

たくさんあるスライス方法

スライス方法はたくさんある

  • Knifeコマンド([K])で切る(単純だが、単純すぎて制御がむずい)
  • Knife Projectコマンド
  • Bisectコマンド
  • Intersectコマンド
  • ブーリアンモディファイアー
コマンド方法説明
Knifek単純だが、単純すぎて制御がむずい
Knife Projectスライスしたい本体と、ナイフとなるスライスオブジェ(平面)をオブジェクトモードで選択 > 編集モードに > 関連面を選択(あるいは全選択)> メニュー > メッシュ > ナイフ投影 > F9 > Cut through✅必ず平行投影ビューで
Bisect
Intersect

モデリング逆引き解説

多機能すぎてどれをどう使えばいいかわからない。さっと作りたい時のための逆引き説明は以下の通り。

オブジェクトを追加

  • 「shift+a」で現れるサブメニューから選択
  • 何かのボタンで数値入力できる

花びらを回転コピーでさくっと複製したい

  • ツール > スピン(spin)> 複製をONに。(OFFの場合回転体になる)
  • ⚠️うまく回転軸が定まらず要研究。習得までは、画面上側「トランスフォームポポットポイント」(バツ丸icon)から軸選択が要?
  • インスタンス複製を使用(参考ページ



選択オブジェクトを画面中央にしたい

オブジェクトを選択し shift + c(3Dカーソル中心移動)?
この方法でいいのかは不明。

全てを画面中央にしたい

homeボタン

顔半分を左右反転コピーで編集したい

モディファイア追加 > コピー (編集完了したら適用ボタン)

スライス

ミラー複製

  • 右下パレット>スパナマーク>モディファイアを追加>ミラー>軸にチェック>適用ボタン
  • この適用を押すまでミラー編集が続く

原点(ピポットポイント)を移動したい

  1. 3Dカーソルの位置が原点になるようオブジェクトを移動
  2. 画面左上「オブジェクト」ボタン> 原点を設定 > 3Dカーソルを原点に設定

サッカーボールを作る

  1. shift+aでICO球を追加、細分化を1に設定
  2. 編集モードで全選択し頂点に平面を作成(例:0.35)
  3. ここでマテリアル 設定を済ませておく
  4. 編集モードで全選択しツールバーから「個々に押し出し:0」
  5. 以降、その選択のまま、Control + F 〜「扇状に分離」を選択
  6. ツールバーから「細分化:6」
  7. 「Control + ー(マイナス)キー」で選択範囲を少なく
  8. 「Sキー+1.3」で大きさを変更
  9. ツールバーから「頂点スムーズ」設定し、OBJモードに変更後、「シェーディング:スムーズを設定」
  10. モディファイアーから成型を追加「強さ: 1」
  11. 以上、参考にしたブログ「【BLENDER】サッカーボールを作成

ベジェ線に沿って押し出し

  1. ベジェや、NURBS円、などの線状オブジェクトを追加、または選択(⚠️ポリゴンでは不可)
  2. 右下プロパティオブジェクトデータ(緑のペジェicon)>ジオメトリシェイプ深度>で太さ調整(例:0.001 m)
  3. 右下プロパティオブジェクトデータ(緑のペジェicon)>ジオメトリベベル解像度(Resorution)で角数調整(例:1)
  4. 左上メニューオブジェクト変換(convert to)>カーブからメッシュに変換(mesh from curbe)

フラットシェードにしたい

オブジェクトモード > 左上オブジェクトボタン > フラットシェーディング、で変更でき、スムーズシェーディングに戻すことができる。

OBJのインポート、リンク

  • ファイル > アペンド > OBJ でインポート
  • これは他のファイルを開き、コピーし、本ファイルにペーストすることと同じ
  • OB以外にもマテリアル も可
  • オプションにより複数OBJを一度にインポートもできる
  • この他に「リンク」がありイラレと同じ(ファイル > リンク)だがこれもマテリアル に対応。
  • 参考サイト:Blender入門#15:データの使い回し(アペンドとリンク)

コレクションメッシュを親子関係に

  • 子メッシュを、親メッシュにshift+ドラドロ

ポーズを保存

  • オブジェクトデータプロパティ > ポーズライブラリ > 新規追加
  • 「+」ボタンで現在のポーズを保存
  • 虫眼鏡ボタンでポーズ名選択しポーズ呼び出し

面を作る

  1. 「ctrl + 右クリック」を繰り返し面作成
  2. 全ての点を選択しfキーで面生成
  3. alt + fで面の三角分割

選択オブジェクトだけFXB書き出したい

  1. オブジェクトモードで選択(複数可)
  2. 書き出し > FXB > 保存パネル右のオプション設定で、「選択オブジェクト」にチェックマーク

テクスチャ

基本としては、基本色やツヤ、金属かどうか、反射具合などの基本的な質感は「サーフェイス」プロパティで設定するが、それ以上のテクスチャマッピングなどの高度の質感についてはシェーダーエディター(旧名:ノード)を利用する(画面左上のビューポートボタンをクリックすると表示される一覧から選択)

2種類のテクスチャ設定

  • サーフェイス(基本的なテクスチャ)
  • シェーダーエディター(高度なテクスチャ:旧名ノード)
マテリアルプレビューモードに

マテリアル設定でのプレビューは、画面右上プレビューモードを「ソリッドモード」から「マテリアルプレビューモード」以上に変更すること。

基本サーフェイス定義の手順

  1. オブジェクトモードで対象オブジェを選ぶ
  2. 画面右下プロパティーパネルから「ワールドプロパティ(赤い地球icom)」選択
  3. 新規マテリアル定義
  4. ベースカラーを設定(クリックするとカラーパレット表示)
  5. メタリック(金属感:1.0最大)、
  6. より詳細には画面上側「Shading」ワークスペースを選択し詳細設定

テクスチャ画像マッピング(シェーダーエディター)

  1. 対象オブジェ選択
  2. サーフェイス定義を任意で設定
  3. 分割された編集画面の1つ(例えばタイムライン画面)の、エディタタイプ(画面左上のエディタータイプ変更ボタン)をシェーダーエディターに変更。(これでプレビューを見ながらマテリアル設定できる)
  4. シェーダーエディター上で、追加(shift+a)> テクスチャ > 画像テクスチャ > の順で黄土色のノードパネルが追加される。
  5. そのノードパネルのフォルダicon(開く)でテクスチャ画像を選択
シェーダーエディター画面

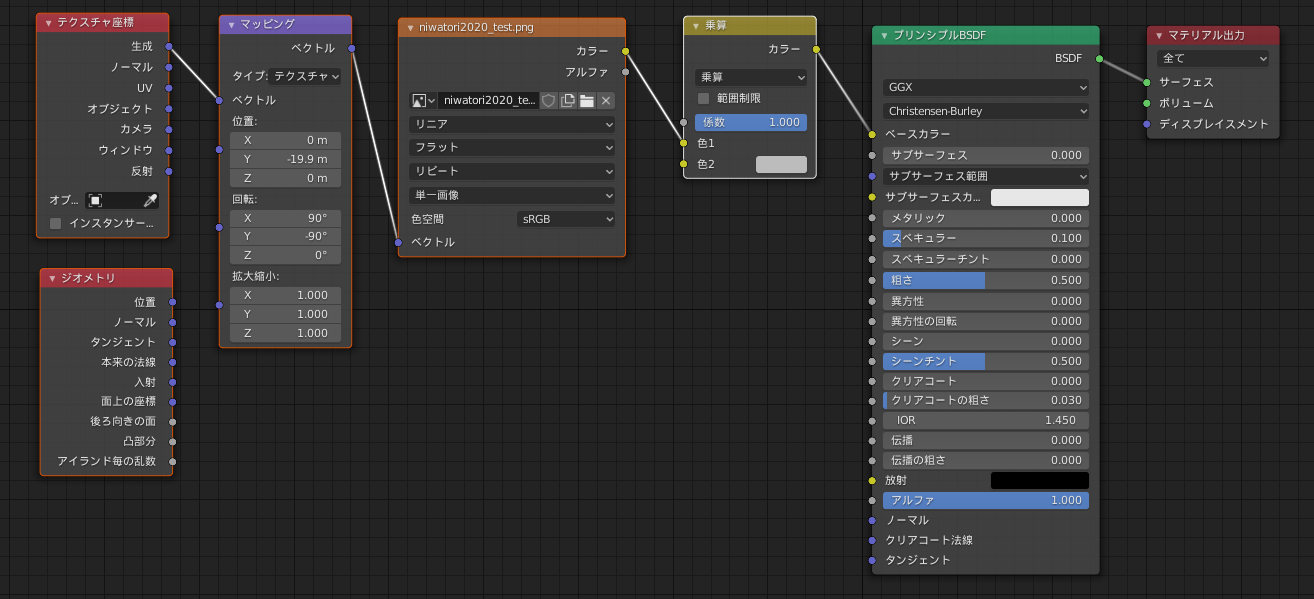

画像テクスチャー設定中のシェーダーディター画面と、プレビュー画像

テクスチャ座標の微調整

テクスチャの座標や微調整などは、下の動画を参考に。基本的には、テクスチャに下記4ノードを追加し微調整する。尚、RGB乗算は、カラー > RGBミックス、で行える。

SparkARで反映せず

このノードでのテクスチャ座標微調整類は、SparkARでは反映されなかった。位置の調整が必要なマッピングはUVを使うこと。

SparkAR、Aeroでのテクスチャー反映度

ARへの反映補足
ベースカラー色やや変更事例あり注意
テクスチャ画像⭕️Z(天)からの投影マッピングが基本で、球体、チューブ体など変更はできそう
テクスチャ座標
UVマッピング⭕️
プローシャブルテクスチャ
Blenderによるテクスチャー微調整
テクスチャー微調整ノードの例
  1. シェーダーエディター上で、追加(shift+a)> テクスチャ > 画像テクスチャ > の順で黄土色のノードパネルが追加した状態で
  2. 追加(shift+a)> ベクトル > マッピング(紫)
  3. 追加(shift+a)> 入力 > テクスチャ座標(赤)
  4. 追加(shift+a)> 入力 > ジオメトリ(赤)

平行・投影マッピング例

この例の場合、「チューブ」設定なっているが、「ボックス」のほうが適した場合がある。

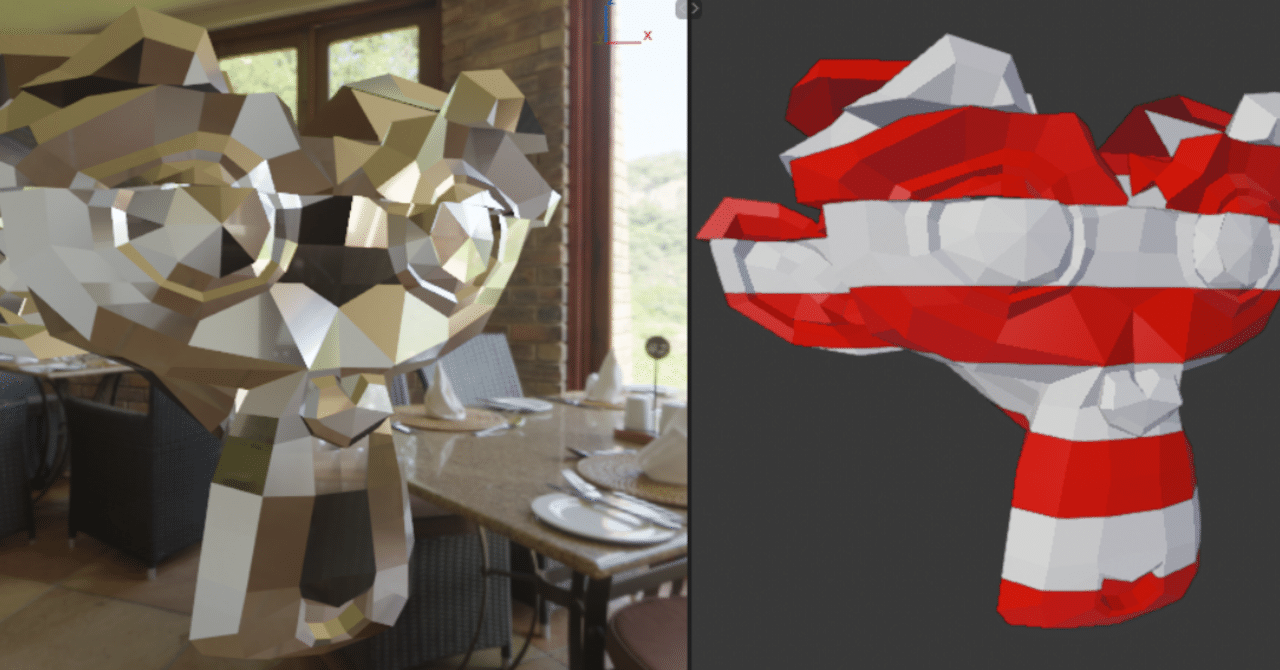

blenderの平行マッピング
blenderの平行マッピング
マッピングが反映されない場合

サーフェースプロパティーの「ノードを使用」ボタンが青く有効になっている点確認を。ボタンが白いとノード無効になっている。

これもSparkARに反映されない

テクスチャ座標はSparkARやAeroに反映されない。こういった微調整が必要なマッピングはUVテクスチャを使うこと

ショートカットキー(UV Editingメニュー)

コマンドショートカット補足
シーム追加(縫い目)ctrl + e +シームをマーク 辺メニューにも有
シームを削除ctrl + e +シームをクリア 〃
UV展開辺全選択 + u
 選択をビューポートに反映



UVマッピングという方法で、位置調整する方法の動画部分

平面的な位置調整はこれがシンプルにみえる

スポンジのテクスチャーを作る例

シェーダーエディターで以下のようなパッチを作る

blenderでスポンジのようなテクスチャーを作る
スポンジのようなテクスチャーを作るためのシェーダーエディター
  1. ランダムな穴を作る(ボロノイテクスチャ – カラーランプ – バンプ – プリンシブルBSDF – マテリアル出力)
  2. 皺々なスポンジ面を作る(ノイズテクスチャ – バンプ – プリンシブルBSDF – マテリアル出力)
  3. この二つを「追加」ノードで合わせ、「バンプ」に繋げる

UVマッピング

オブジェ全体でも、一部でも直接Blender上で塗ることができるし、画像を別名保存すればPhotoshopなどで画像編集し、Blenderを開くと難なく再適用できる。基本的な方法は以下の通り。

UVテクスチャーペイントの基本

  1. オブジェクト、または一部ポリゴンを選ぶ
  2. u > スマートUV投影 > OKクリック
  3. ワークスペース「Texure Paint」に移行
  4. アクティブツールプロパティー > テクスチャスロット > テクスチャなし「+」ボタン > ベースカラー > 画像テクスチャのファイル名、背景色、サイズ等を決定しOK
  5. ワークスペース「Shading」に移行しノード確認
  6. ワークスペース「Textuer Paint」に移行
  7. 適当に塗る
  8. 画面左上「画像」メニュー > 画像を別名保存
  9. Photoshop等で画像編集 > PNG保存(透明NG)
  10. 画面左上「画像」メニュー > 再読み込み

参考動画

ヨナオシさんは解説が周りくどく、わかりにくいのでお勧めしないが参考としてUV解説のこの3組を置いておく。

ボーン(アーマチュア)

LWではスケルトンと呼んでいたが、blenderではボーン(アーマチュア)と呼ぶ。3DCGのキャラクターアニメーションで必須のスキルとなる。ここでは下記手順のように、練習用に単純なキューブ人形を作り、歩かせるアニメまでの工程を紹介する。

大まかな手順

  1. 練習用キューブ人形をモデリング
  2. アーマチュア挿入
  3. IK挿入方法
  4. 歩かせるアニメーション(ドープシート)

1)練習用キューブ人形をモデリング

マインクラフトのようなLowポリゴンなキューブ人形をまずは作ってみて要領をつかもう。

  1. 正方形で頭を作りshift+dで複製していく(頭-Head、体-Spine、肩-Sholder、腕-Arm、手-Hand、腰-Hip、太もも-Leg、スネ-Shin、足-Foot)=右側
  2. 右側パーツを左右反転複製(ミラーモディファイア > オブジェクトモード > 適用 )

2)キューブ人形にアーマチュア挿入

ここからは実際にボーン(骨)を追加していく、いわゆる「アーマチュア」「リギング」と言われる作業だ。

  1. 腰からボーン作り「e、z」でボーン追加していく。(長さ調整は尻尾をgで移動するだけ)。
  2. シーンパレットで、ボーンの名前を入力
  3. 右半分のボーンを選択し右クリック > 名前 > 自動リネーム(左右)で、名前語尾にL付け
  4. 右半分のボーンを選択し右クリック > 名前 > 対称化で、ボーンの左右対称複製
  5. オブジェクトモードに移り、①正方形、②ボーン、の順に選択し、ctrl + p > 自動のウェイトで、選択。これでボーンが適用される。
  6. ボーン回転をポーズモード(ctrl + tab)で確認
  7. ソリッドビューでボーン可視化:ボーン選択 > オブジェクトデータプロパティ(緑の人体icon)> ビューポート > 最前面
  8. OBJモードで、①ボーン、②正方形、の順に選択し、ctrl + tab でウェイトペイントに入る
  9. アクティブツールプロパティ(白い道具icon)> オプション > 自動正規化 > ONに、Xミラー > ONに
  10. ctrl + ボーンクリック、で塗りボーン切り替え(⚠️正方形でなく、ボーンをクリックすること)
  11. 画面右上「Overlays」(逆三角icon)> ウェイト0 > アクティブON高等線を表示ON、で初期ウェイトペイントがしやすい(親から子に向かって調整していくのがコツ)
  12. vキーでWペイント頂点選択モードに入り、頂点選択、塗り潰し(shift + k)で赤青(赤が有効範囲)をはっきりさせていく
選択の順番に気をつけること

複数選択し何かを適用する際、選択順に気をつけること。順番が親子関係を示す場合がある。

ボーン関連ショートカット

コマンドショートカット補足
ボーン追加e + z(z方向の場合)
ボーン適用右クリック(オブジェクト) > ペアレント > 自動のウェイトで
ctrl + p > 自動のウェイト
 ボーンを後に選択
ボーン切断 alt + p > コネクト切除(disconnect bone) 背骨と腕を離す時
ボーン接続ctrl + p > 接続(connec) プロパティーでも可
オフセット保持ctrl + p > オフセット保持(Keep offset) 別ボーンを距離保ち繋ぐ
自動ネーム(左右)ボーン選択 > 右クリック > 名前 > 自動ネーム(左右)
左右対称コピーボーン選択 > 右クリック > 対称化
ポーズモード⭐️ctrl + tab
WペイントOBJモードで、①ボーン、②正方形、の順に選択し、ctrl + tab ボーンを先に選択
Wペイント頂点選択vvで選択解除
Wペイント輪投げ選択ctrl + 右ドラッグ
Wペイント塗り潰しshift + k
頂点選択解除alt + a
ボーン位置リセットalt + r + g最後に
ボーン位置コピー⌘ + c
ボーン位置左右対称ペースト⌘ + shift + c

ロボット間接のアーマチュア

ここまでの説明は、肌のような一体化した間接を前提にした解説だったが、ここで肌ではないロボットのような間接のアーマチュア設定について触れておく。この動画のように各ボーンとOBJをペアとして関連づける作業でロボット間接アーマチュアが実装できる。

選択順が大事

この作業は、選択元と選択順がとても大事になるので、特に手順3〜6に注意すること。

ロボット間接ボーン設置方法

  1. 練習用ポリゴン2つで間接を作る
  2. sift+ a でアーマチュアを配置し、eで間接を追加する(オブジェクトデータプロパティー > ビューポート表示 > r最前面に✅を)
  3. 編集モードで、第一間接ボーンを選択した状態からOBJモードに切り替え(⚠️これが大事)
  4. 第一間接OBJ選択➡️②対象ボーン選択➡️の順でcont+p「ボーン」選択(この順でないとボーンメニューが表示されない)
  5. 編集モードで、第二間接ボーンを選択した状態からOBJモードに切り替え(⚠️これが大事)
  6. 第二間接OBJ選択➡️②対象ボーン選択➡️の順でcont+p「ボーン」選択(この順でないとボーンメニューが表示されない)
失敗したら

OBJ選択 > OBJプロパティー > ボーンプロパティー > ビューポート > カスタムシェイプ > トランスオーバーライド > 削除。同パネルのカスタムオブジェクト > 削除

これで

レイヤー、コレクション単位でボーン化できるか?

手順3以降のOBJ選択で、手順通りにコレクション内のOBJを手順通りに複数選択していくと、レイヤーやコレクション内の複数OBJにもボーン適用できる。

3)キューブ人形にIK挿入方法(スキニング)

全体の流れは、右手IK入れ、左に対称コピー、右足IK入れ、左に対称コピー、ルートボーン入れ。その手順は以下の通り。

BlenderのIK
正方形の練習用キャラクター3Dにボーン(アーマチュア)を入れ、IK(インバースキネマティクス)化したところ。
  1. 肘ボーンを後部にe追加。
  2. 追加ボーン選択し alt + p で「親子関係クリア
  3. そのボーンを後部に頭分移動し、名前を「ElbowIK(任意)」(=肘の向き決めターゲットIK)
  4. 手ボーンを shift + d 複製・直後に右クリックで移動キャンセルし、nキーでトランスフォーム棚メニューを出し、長さ(Length)を手ボーンの1.2倍サイズくらいにし「HandIK」と名前変更。alt + p で「親子関係クリア
  5. 今作った2つのIKを複数選択し、右クリック > 名前 > 自動リネーム(左右)で、名前語尾にL付け
  6. 【ポーズモード】HandIK + Arm ボーンを選択した状態で、ctrl + shift + c から「インバースキネマティクス」選択。
  7. 画面右下ボーンコンストレントプロパティー(青骨icon)を表示し、ポールターゲット:Armatureボーン:ElbowIK.Lを選択
  8. その下、チェーンの長さ:2(IKから2つ前の関節までを補完)、ポール角度:-90度、に修正
  9. 手ボーンを選択し、ボーンコンストレイントプロパティー(青骨icon)から「回転をコピー」を選択。ターゲット:Armatureボーン:HandIK.L。(⚠️これで片手IK完成)
  10. 【ポーズモード】aキーで全ボーンを選択し、位置リセット(alt + r + g)
  11. 【編集モード】IK2つを選択し、右クリックから「左右対称」選択。(シーンパネルでR付ボーン名を確認)
  12. (⑥と同じく)(ポーズモードで)で左右対象コピーされたR側の手IK(HandIK.R)+Armボーンをした状態で、ctrl + shift + c から「インバースキネマティクス」選択。
  13. (⑦と同じく)画面右下にボーンコンストレントプロパティー(青骨icon)を表示し、ポールターゲット:Armatureボーン:ElbowIK.Rを選択
  14. (⑧と同じく)その下、チェーンの長さ:2(IKから2つ前の関節までを補完)、ポール角度:-90度、に修正
  15. (⑨と同じく)手ボーンを選択し、ボーンコンストレイントプロパティー(青骨icon)から「回転をコピー」を選択。ターゲット:Armatureボーン:HandIK.R。(⚠️これで両手IK完成)
  16. OBJモードでボーンを選択し、編集モードに
  17. (①と同じく)L側ヒザ軸を選択しe延長。
  18. (②と同じく)追加ボーン選択し alt + p で「親子関係クリア
  19. (③と同じく)そのボーンを頭分に移動し、名前を「KneeIK(任意)」(=膝の向き決めターゲットIK)
  20. (④と同じく)足ボーンを shift + d 複製・直後に右クリックで移動キャンセルし、nキーでトランスフォーム棚メニューを出し、長さ(Length)を手ボーンの1.2倍サイズくらいにし「FootIK」と名前変更。alt + p で「親子関係クリア
  21. (⑤と同じく)今作った2つのIKを複数選択し、右クリック > 名前 > 自動リネーム(左右)で、名前語尾にL付け
  22. (⑥と同じく)【ポーズモード】HandIK + Arm ボーンを選択した状態で、ctrl + shift + c から「インバースキネマティクス」選択。
  23. (⑦と同じく)画面右下ボーンコンストレントプロパティー(青骨icon)を表示し、ポールターゲット:Armatureボーン:KneeIK.Lを選択
  24. (⑧と同じく)その下、チェーンの長さ:2(IKから2つ前の関節までを補完)、ポール角度:-90度、に修正
  25. (⑨と同じく)足ボーンを選択し、ボーンコンストレイントプロパティー(青骨icon)から「回転をコピー」を選択。ターゲット:Armatureボーン:FoodIK.L。(⚠️これで片足IK完成)
  26. 【ポーズモード】aキーで全ボーンを選択し、位置リセット(alt + r + g)
  27. 【編集モード】IK2つを選択し、右クリックから「左右対称」選択。(シーンパネルでR付ボーン名を確認)
  28. 【ポーズモード】左右対象コピーされたR側の足IK(FootIK.R)+Armボーンをした状態で、ctrl + shift + c から「インバースキネマティクス」選択。
  29. 画面右下ボーンコンストレントプロパティー(青骨icon)を表示し、ポールターゲット:Armatureボーン:KneeIK.Rを選択
  30. その下、チェーンの長さ:2(IKから2つ前の関節までを補完)、ポール角度:-90度、に修正
  31. 足ボーンを選択し、ボーンコンストレイントプロパティー(青骨icon)から「回転をコピー」を選択。ターゲット:Armatureボーン:FoodIK.R。(⚠️これで両手両足IK完成)
  32. 【編集モード】(ここからルートボーン)Hipボーンをshift + d + z で足元に移動複製
  33. 【編集モード】人体全8個のIK + Hipボーンを選択し、最後にルートボーンを選択した状態で、ctrl + p 「オフセットを保持」選択
IKの目印をわかりやすく矢印マークに
  1. 事前に矢印マークなOBJをワールドにペースト(bone_man.blend、IKhaitteru.blend、などのテンプレ使用を)
  2. IKを選んで、ボーンコンストレイントプロパティー(青骨icon)からカスタムシェイプで矢印マークを選ぶ

4)歩かせるアニメーション(ドープシート)

 さていよいよ、ドーブシートを使って歩かせるアニメーションを作ってみよう。

  1. 出力プロパティ(白プリンタicon)で、フレームレート、フレーム数、を決めておく(例:30fps、開始1〜終了30フレーム)
  2. 画面上部「Animation」フレームを選択、右画面に俯瞰図、右画面に側面図、画面下はドープシートモードで「アクション」を選ぶ
  3. 【ポーズモード】歩き開始の基本ポーズを作るために、IK動かし位置を決める
  4. 【ポーズモード】全ボーンを選択(a)し、フレーム位置が0とし、iキーで「位置、回転、縮尺」を選択し、ドープシート0にキーフレームを打つ
  5. 【ドープシート】0フレーム目をコピー(⌘c)しを30フレーム目にペースト(⌘v)
  6. そのまま、15フレーム目にタイムラインを移動し反転ペースト(ctrl + shift + v)

重力・物理趣味レーション

後述するが、これらの複雑なアニメはFBX書き出しに対応してない。

はためく旗(風を使う場合)

  1. 布のはためかない軸部分を指定:編集モードで、軸の上下2点(上2点、下2点)を点選択
  2. オブジェクトデータプロパティ(緑の三角ポリゴンicon)から、頂点グループ(Vertex Groupe)を+で追加し、割当(Assign)
  3. オブジェクトモードに移り、物理演算プロパティ(青い二重丸icon)から、クロス(Cloth)を選び、サブメニュー(リストicon)> コットン(or シルク)を選択
  4. クロスパレット内物理プロパティ品質ステップ数(Quality Steps)を11、空気の粘性(Ari Viscosity)を4.9に
  5. 同パレット、剛性の引貼・圧縮:せん断:15、曲げ:0.5(例えばの数値なので、任意調整を)
  6. 同パレット、シェイプ(Shape)の固定グループ(Pin groupe)からGroupeを選択
  7. 同、コリジョン(Collisions)の品質(Quality):3に(☝️ここまでが旗の材質設定、次から風力設定へ)
  8. 追加(Shift + a)> フォースフィールド > 風 を選択
  9. 風の角度をrで調整(r、y、90)、位置を旗の外へ移動(g、x)
  10. 風のプロパティ(フォースフィールド)で、風邪の強さ(Strength):2000、フロー:10に(例えばの数値なので、任意調整を)
  11. タイムラインウィンドウを表示し、再生ボタン

はためく旗(波モディファイアを使う場合)

  1. 平面を作り、細分化(ctrl+e)
  2. モディファイアプロパティから「波モディファイア 」を選択
  3. 波の軸をXとし、繰り返しにチェックマーク
  4. タイムラインアニメを再生
FBX書き出しができず

物理趣味レーションや、波モディファイアなどのアニメは波作りが簡単だが、FBX書き出しができずSparkARによる実用化は諦めた。シェイプキーを使ったアニメにも挑戦したが、シェイプキーアニメもFBX書き出しができず、断念。

カメラ

簡易スタジオ設定

初めての人は以下の手順で簡単なスタジオセットを用意しておくとあとで楽だ。

  1. 追加(shift + a) > カーブ > 、で円が追加され、大きさを調整(例:s, -z, 10)
  2. カメラを選択(または追加)し、プロパティパネルからオブジェクトコンストレイン(二重丸ギアチェーンicon)> オブジェクトコンストレイント追加 > パスに追従(Follow path)選択し、ターゲットを円
  3. nキーでシェルフメニューを表示し「アイテム > トランスフォーム」値をすべて0
  4. オブジェクトコンストレイント追加 > トラック(Track to)選択し、ターゲットを被写体オブジェクトに、その下の値「先:-z」「上:Y」に変更

背景白の簡易ルック設定

その他ルック設定など、これはあくまでお手軽確認用として

  1. ワールドプロパティ(地球儀icon)> 背景白
  2. レンダープロパティ(プリンタicon) > カラーマネジメント > ビュー変換 > 標準(デフォルトはFilmic)
  3. この状態で、シェーダーエディターを「ワールド(地球儀icon)」とし、下記設定通りに。「背景」パネル上は、背景色とは別に影響を受けたい色、パネル下は実際の背景色。

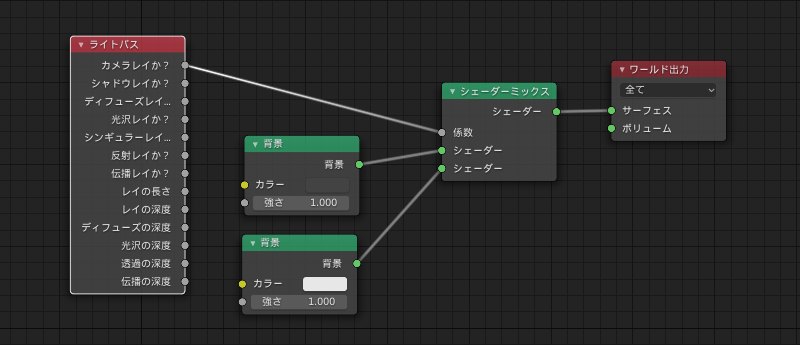

レンダリングを背景白にしつつ、背景に影響を受けないようにするシェーダーエディター設定

動画をGifアニメに変換(Premiere)

  • ファイル > 書き出し > メディア(⌘ + m) > つまりいつもの書き出しでできる
PremiereのGif書き出しはWordPress表示でスローになる

原因は不明だが、そのようになるので、下のPhotoshopでのGifアニメ書き出しがいちばんいい

静止画をGifアニメに変換(Photoshop)

  1. Photoshopで「ファイル > スクリプト > ファイルをレイヤーとして読み込み」選択し、「参照」ボタンからフォルダを選んでOKボタン
  2. 「ウィンドウ > タイムライン」を選び、パネル中央の▼ボタンから「フレームアニメーションを作成」選択
  3. タイムライン右上の小さなハンバーガーメニューから「レイヤーからフレーム作成」選択
  4. フレームレート値を選択(60fps:0.01666秒
  5. タイムライン左下オプションを「無限」に
  6. ファイル > 書き出し > Web用に保存(従来)選択
  7. プリセット > GIF128ディザ 選択し
  8. カラーメニューを「256」に
  9. 任意で、画像サイズを変更し、保存

adobe Illustratorのパスデータ読み込み

Blenderにはsvgデータを読み込みできる。こうすることでロゴのパスデータ等、adobe AIの資産(ai)を使用できる。3DCGソフトやadobeAEでパスデータを作るのは大変なので、この読み込みはとても助かる(adobe Illstratorでsvg保存すること)。手順は以下の通り。

Blenderにsvgファイルをインポート
Blenderにadobe AIのパスデータであるsvgファイルをインポートできる。
  1. ファイル > インポート > SVG
  2. インポートデータはとても小さすぎるので、サイズを10倍に拡大(⚠️この時、Z軸も含んで拡大すること。でないとZ幅が潰れる)
  3. 原点がずれているので、オブジェクトモードで 画面左「オブジェクト」> 原点を設定 > ジオメトリを原点に移動 を選択

ペーペークラフト展開図を作りたい時

Windows専用ソフト「ペパクラ・デザイナーが人気だが5000円ほどと高額だし、自分のようなMacOSユーザーにとってはBlenderから直接パスデータ(SVG)を描き出せるBlenderアドオン「Export Paper Model」の方が便利そうなので紹介します。

アドオンをインストールする

  1. ファイル > ユーザー設定 > アドオン、選択
  2. 検索欄に「paper」と打ち込みリストされた「Import-Export: Export Paper Model」にチェックを入れ有効化(左下「ユーザー設定の保存」でblenderの次回起動時から、このアドオンがデフォルト化)

展開図の書き出し方法

  1. ファイル > エクスポート > Paper Model (.svg)
  2. フォーマット: SVG 選択
  3. 任意にファイル名変更( ~.svg )
  4. 右上「Export Paper Model」で保存
  5. SVGデータをAdobe Illstratorなどで開く

のりしろ、番号付きのオプション

  • Create Tabs :糊しろ
  • Create Numbers :辺に番号つけ
エラーが出た場合

N twist polygon(N枚の捻じれたポリゴンがあります)」というエラーにはメッシュ分析」で解決。編集モードで、Nキー > シェルフウィンドウ > 「メッシュ分析」にチェック。タイプは「歪み」に。

参考

参考サイト

定番の3Dデータ保存形式

3DCG・CADの世界で今では用途別に10種類以上のデータフォーマットが存在するらしい。そのなかでもこのページのようにエンタメやデザイン、芸術に向いているデータ形式を下に並べた。

拡張子保存内容利点
OBJ
(Wavefront)
3Dオブジェクト
マテリアル
3D物体のみ容量が軽い
FXB
(Maya=AutoDesk)
3Dオブジェクト
マテリアル
リグ(骨格)
アニメ
アニメ付きの3D出力
STL3Dオブジェクト3Dプリンター定番
USDZ3Dオブジェクト
マテリアル
?
AppleがAR QuickLookに採用
GLB3Dオブジェクト
マテリアル
adobe Dimentionから「ファイル > 書き出し > Aero」で描き出せる

LigthWave3Dなどの3Dデータの使用

過去にLW3Dなどの3D資産がある場合、OBJデータに変換し、Blenderで再利用できる。

漫画風のエフェクト「グリーンスペンシル」について

3Dプリンターでの出力

Blenderから3Dプリントまでには次の工程が必要。

  • BlenderでSTL保存(そのままだと小さすぎるので、40〜1000倍くらいまで拡大必要か?)
  • Snapmaker等のスライサーソフトでサイズ調整し、Gコード(3Dプリンター制御コード)生成
  • 3Dプリント
法面に注意

ビューではちゃんと表示されていても、法面が正常に外部に向いていないと反転されてしまうので注意。

参考サイト

総合まとめ

STLから概算見積もり、3D出力サービス

Snapmaker(Win版、Mac版、Linux版あり)

この記事を書いた人

生活技術

忙しい生活をまとめてシンプル。新しいライフスタイルを提案するネットマガジン「生活技術」の編集長です。記事へのコメントはご遠慮なくどうぞ。気になることやご不明な点などありましたらお問い合わせフォームからご連絡ください。
